アイコンが表示されない
原因 |
Rhinoceros4.0側に、レンダリングモジュールを起動するためのプラグインツールが正しくインストールされていないときに発生します。
|
|---|---|
解決手順1. |

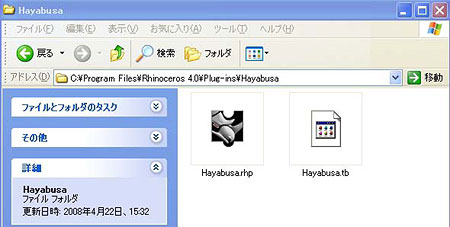

Hayabusaフォルダの作成。Rhinoceros4.0のインストールされているフォルダ下“plug-ins”フォルダに、Hayabusaフォルダを作成します。デフォルトでは C:\Program Files\Rhinoceros 4.0\Plug-ins\Hayabusa
|
解決手順2. |
ファイルのコピーを行う。Hayabusaレンダラーのインストールされているフォルダから次の2つのファイルを、1項で作成したフォルダにコピーします。
【Hayabusa.rhp】：Hayabusa レンダラーを起動させるプラグインファイル
【Hayabusa.tb】：Hayabusaアイコンを表示させるためのツールバーファイル
|
解決手順3. |

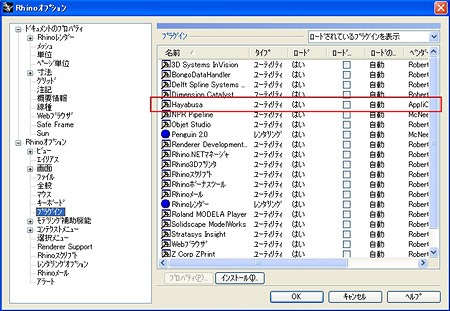

3.プラグインのロード。Rhinoceros4.0を起動、「ファイル」＞「プロパティ」を実行しプラグインタブを表示します。「インストール」ボタンをクリックし、2項でコピーしたHayabusa.rhpを選択します。
|
解決手順4. |

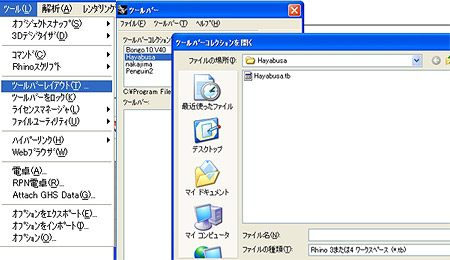

ツールバーの読込。次に、「ツール」＞「ツールバーレイアウト」を実行し、ツールバーダイアログボックスから「ファイル」＞「開く」を実行。2項でコピーしたHayabusa.tbを選択してツールバーコレクションに加えます。
|
解決手順5. |

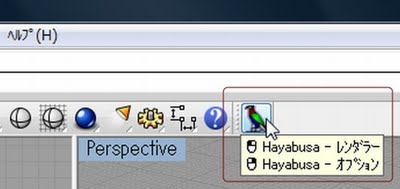

以上の操作により、HayabusaアイコンがRhinoceros4.0上に表示されます。
【Hayabusaアイコン/左クリック】：Hayabusaレンダラーの起動
【Hayabusaアイコン/右クリック】：Hayabusaレンダラー起動時のオプション設定
|
UI文字/メニュー欠ける
現象 |

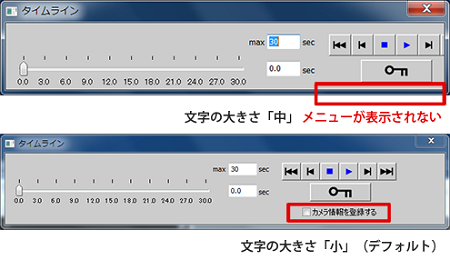

ノートPCなどでは出荷時にWindowsで文字の大きさが「中」に設定されている機種があります。この場合、ソフトウェアの一部のメニューが表示されなくなります。
|
|---|---|
1. |
Windows 7/VISTAの設定方法
|
2. |

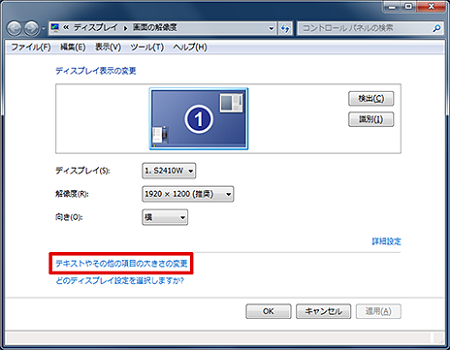

デスクトップ→右クリックでメニューを表示→「画面の解像度」を選択
|
3. |
「テキストやその他の項目の大きさを設定」を選択
|
4. |

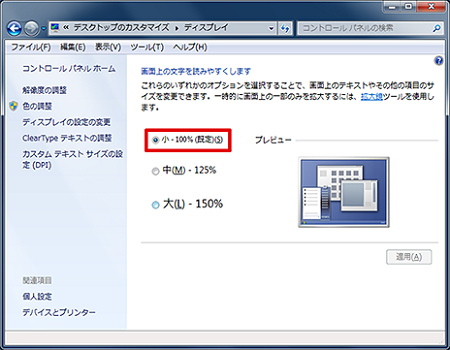

「小（100%）」を選択します。変更を適用するには一旦ログオフし、再ログインする必要があります。
|
保存後モデルの向き
ターンテーブルモーションを実行して.hsyを保存したらモデルの向きが変わってしまった。
ターンテーブルは、視点、ライト、背景の位置はそのままでモデル自体を回転します。
実行中に「リセット」を押すと元の向きに戻ります。リセットの前に.hsyを保存してしまった場合は、モデルの向きが変わったままで保存されてしまいます。これを元の向きに戻す方法は以下の手順になります。
復旧方法
1. |
シーングラフの「root」を選択します。モデル全体が選択されます。
|
|---|---|
2. |
回転ポスチャを表示させて「選択中」をクリックし、回転中心が「オブジェクトの中心」になっていることを確認して下さい。
|
3. |
Z軸方向に数値が入っています。これを0.000°にして.hsyを保存しなおして下さい。
|
