Rhinoceorsエクスポータ

Rhinocerosエクスポータ

対応バージョン
Rhinoceros4(SR9まで対応)
Rhinoceros5(32bit／64bit)

注意点

バグ修正版（Rhinoceros4、5共通）
2013年2月15日更新
Rhinocerosからポリゴンで出力する際に微細なメッシュが含まれる場合、Rhinocerosで設定したレイヤー分類の状態がnxrファイルに反映されない（別のレイヤーに含まれてしまう）問題を修正しました。修正したエクスポータをダウンロードしてご使用願います。尚、NURBSで出力した場合は正しく出力されています。
修正版Rhinocerosエクスポーター

インストールについての注意点

インストールについての注意点
プラグインファイルをRhinocerosのPluginディレクトリにコピーしてから、必ずRhinocerosの「オプション」→「プラグイン」で「インストール」を選択してください。コピーしただけでは認識されません。

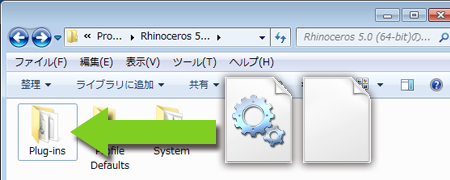

RhinoPlugin-In.pngプラグインディレクトリへファイルをコピーします。

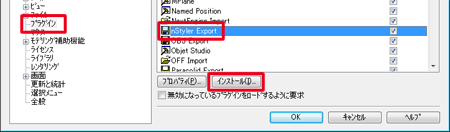

rhino-option-nxr.png「nStylerExport」を選択して「インストール」を実行します。
Rhinoceros4の場合
プラグインセットに同梱の「vcredist_x86.exe」をインストールしてください。必要なモジュールが更新されます。
vcredistx86.png「vcredist_x86」を実行してください。
Rhinoceros5の場合

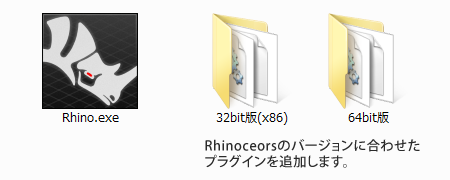

Rhinocerosの32bit/64bitに合わせたプラグインをインストールしてください。
また、32bit版では「vcredist_x86.exe」を実行して必要なモジュールを更新してください。
vcredistx86.pngRhino5 32bitの場合更新します。

SolidWorksエクスポータ

SolidWorksエクスポータ

対応バージョン
Ver.2008
Ver.2009
Ver.2011
※いずれもSolidWorks 32bitのみ対応。

ThinkDesignエクスポータ（オプション）

ThinkDesignエクスポータ

対応バージョン
ThinkDesign Ver9.0 ／Ver2005 ／ Ver2007／ Ver2008 ／ Ver2009 ／ Ver2010 ／ Ver2011
Ver2012（32bit/64bit※）

※64bitOSにnStylerはインストール可能ですが32bitで動作します。

ライセンスファイルについて

ライセンスファイルについて
Ver.2006以降のThinkExporterはライセンスファイルが必要です。
Ver2006～Ver2009までの既存ライセンス形式はFlexlm形式でしたが、Ver2010以降は「Glic (ジーリック)形式」に変更になりました。
Ver2009までのライセンスは再発行時にGlic形式に更新させていただきます。

インストール時の注意点

注意点
thinkDesignのバージョンに合わせたエクスポータをインストールします。
Ver.2011以降の場合
ThinkDesign 2011の場合、Windowsのランタイムをダウンロードして頂き、先にインストールしていただく必要があります。
ダウンロード先（2013年1月時）
Microsoft Visual C++ 2005 Service Pack 1 更新プログラム
インストールするランタイムのバージョンは、ThinkDesignのバージョンに合わせます。例えば、Windowsが64bitの場合でも使用するThinkDesignが32bit版の場合は「vcredist_x86.EXE」を使用します。
